在納米與亞納米尺度電子器件中，電極與導電溝道之間的接觸界面通常決定器件性能的上限。對于單分子結這類極限尺寸器件，金屬—分子—金屬界面屬于典型的異質界面，電極與分子之間的能級與軌道失配會引發電子背散射，使器件電導遠低于量子電導極限G0=2e2/h。因此，如何抑制界面散射并實現接近理論極限的量子輸運是分子電子學領域的重要挑戰。

　　近日，中國科學院化學研究所科研團隊發展出碳納米帶分子界面化學鍵的原位操控方法，成功構筑了原子級界面融合結構，并在實驗上首次觀測到逼近理論極限的單分子電導。

　　研究發現，通過電場與分子曲率的協同調控，可原位誘導金原子插入稠環碳納米帶分子骨架，在分子兩端形成穩定的C–Au–C共價橋接結構。該結構呈約90°的幾何構型，使分子π共軛骨架與金電極之間實現原子級連續連接，從而將傳統的分子—電極接觸界面轉變?yōu)榉肿印姌O融合界面。

　　理論計算表明，該界面結構的幾何匹配能夠激活金電極“惰性”d軌道參與界面成鍵，并在費米能級附近形成強界面雜化態，從而構建連續的d–π共軛量子輸運通道。這一機制明顯降低了界面電子散射，使電子在整個分子結中實現接近無反射的傳輸。單分子輸運實驗進一步證實，在界面融合結構形成后，單分子電導接近量子電導極限G0，電導統計分布在G0附近，并呈現明顯的飽和行為，這表明電子輸運已接近理想的單通道量子極限。

　　該研究首次在實驗上實現了分子—電極的原子級界面融合，提出了基于幾何匹配實現界面去異質化的新策略。這一成果不僅為突破傳統異質界面散射限制提供了新思路，也為開發高注入效率、低能耗的下一代納米電子與光電器件奠定了重要的物理基礎。

　　相關研究成果發表在《美國化學會志》（Journal of the American Chemical Society）上。研究工作得到國家自然科學基金委員會、中國科學院等的支持。

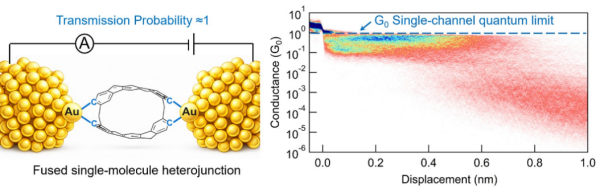

單分子器件輸運逼近量子電導極限
